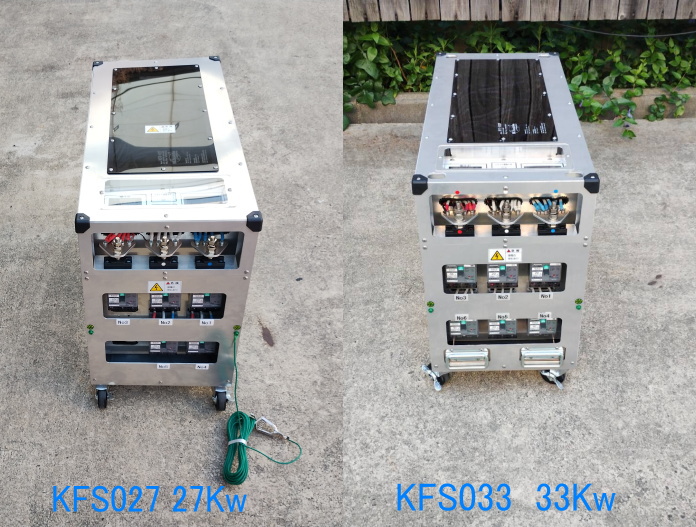

負荷試験装置 ２７Kw型
３相交流 ２００V 非常用発電機に対応。
製品仕様
重量 概算 ３２Ｋｇ
本体 材質 ＡＬ2024
内部フレーム ＡＬ5083
本体寸法 ７４２Ｘ３５０Ｘ５１８ キャスター除く
３相交流 ２００Ｖ専用
Ｎｏ１回路 容量３Ｋｗ
Ｎｏ２回路 容量６Ｋｗ
Ｎｏ３回路 容量６Ｋｗ
Ｎｏ４回路 容量６Ｋｗ
Ｎｏ５回路 容量６Ｋｗ
合計容量２７Ｋｗ
使用抵抗体
Ｕ型 ＳＵＳ３０４管状抵抗体
管径１０ｍｍ
放熱フィン外径２２ｍｍ
Ｕ型 ＳＵＳ３０４管状抵抗体
管径１２ｍｍ
放熱フィン外径２４ｍｍ
冷却ファン制御用電源
冷却FAN : MDS1238H-24 オリエンタルモーター社製
ＡＣ ＩＮ ２２０Ｖ
ＤＣ ＯＵＴ ２４Ｖ
温度測定用センサーＫ型 熱電対
製品について。
本製品は接続する発電機の負荷により、抵抗体への負荷が変化するため、本製品の仕様内においての保証期間は納品日から
１年間とします。 それ以降の抵抗器の寿命については使用条件に依存する為、
具体的な期間は測りかねます。
冷却ファンの寿命についてはオリエンタルモーター社の製品仕様に依存しています。
弊社製品は販売価格を下げるために、機器表面の仕上げ等フィニッシュ工程は省いています。その為、材料入荷時よりの擦り傷や製作加工時の擦り傷等が有ります。それらは機器の性能には影響なく補償の対象とはしていません。
製品の仕様は予告なく変更される場合が有ります。
|
 |
機能テストの様子 |
 |

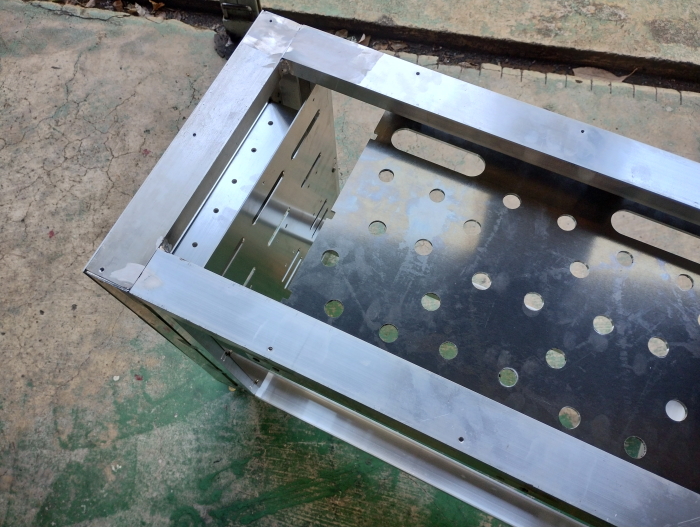

筺体は弊社のCNC加工機ですべて機械加工され、必要に応じてアルゴン溶接等で製作されています。
弊社のの負荷試験装置は100％弊社内で内製されており、設計から製造まですべて一元管理されています。 |
 |

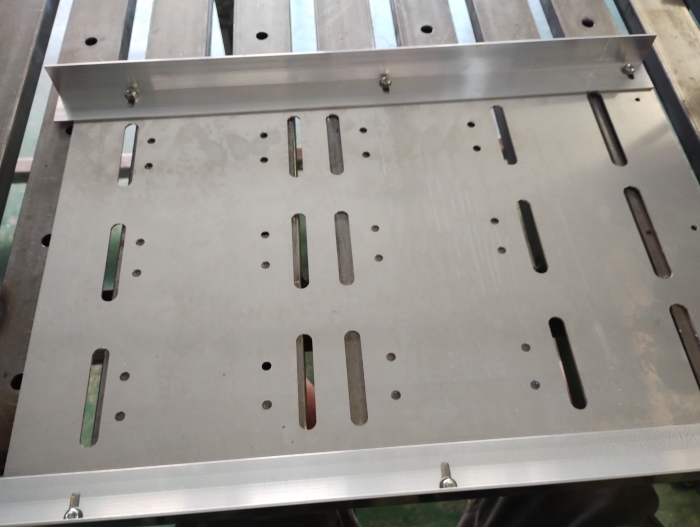

CNC加工機で切削され、組み立て中のパネル類。
パネル素材は全てジュラルミン AL２０２４材で構成されており、
負荷試験装置の軽量化に寄与しています。 |
 |

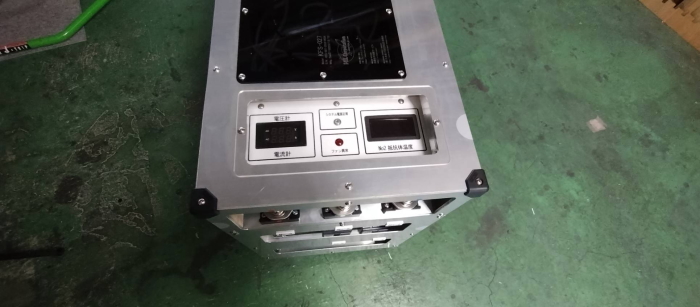

制御パネルの様子
発熱抵抗体の温度を監視するために、Kタイプの熱電対を装備しており、正確な温度測定が可能です。
他にも入力電圧、電流値、冷却ファン異常表示等が組み込まれており、効率的な負荷試験が行えます。 |
 |
側面は排気口が大きく開いています。 |
 |

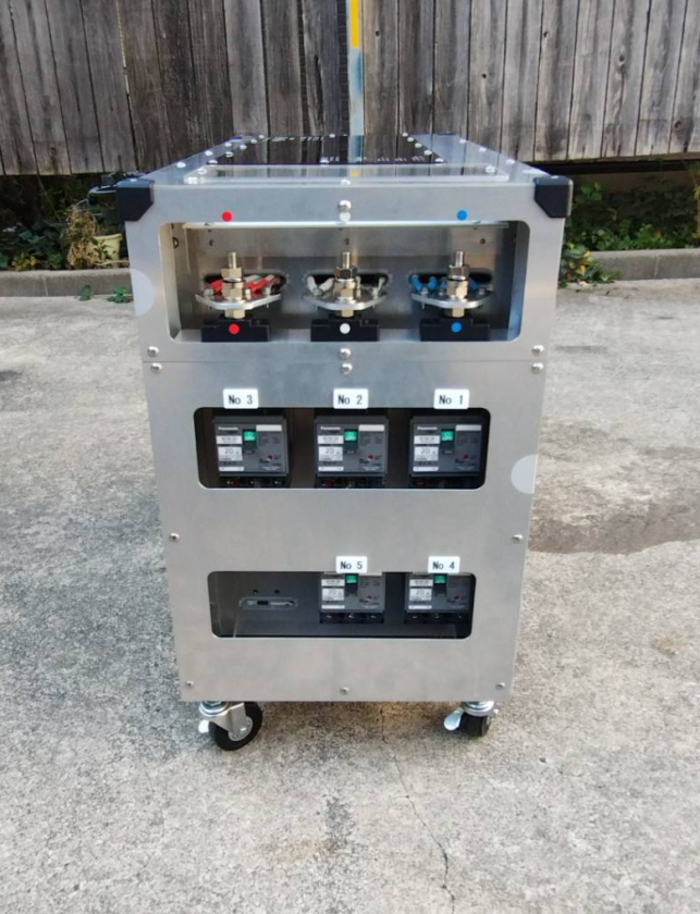

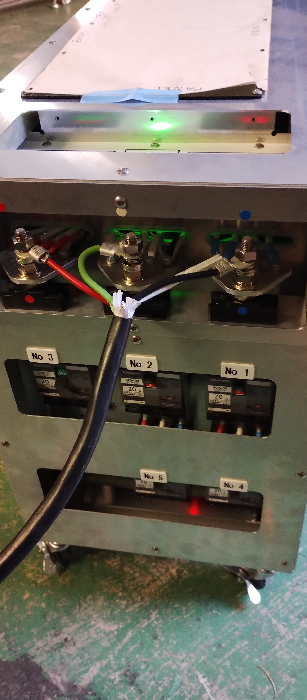

５系統の入力を備えており、様々な負荷試験が行えます。
No1系統は非常用発電機へのサージを緩和するために３Kw、No2以降は各チャンネル６Kwで構成されています。
|
 |

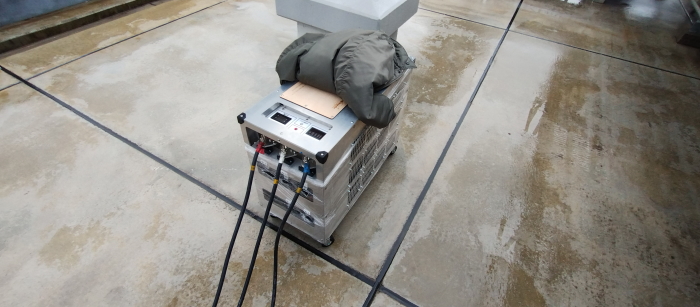

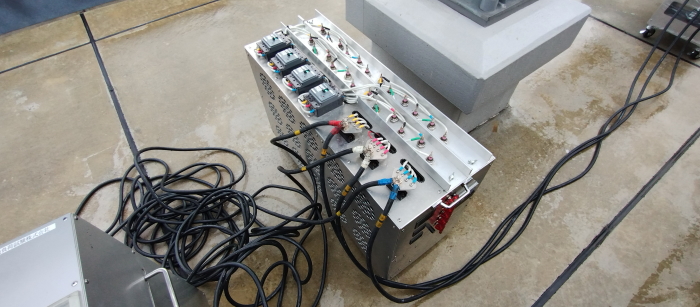

某病院施設での非常用発電機の負荷試験の様子
|
 |
|
 |
弊社が開発した負荷試験機試作モデル
|
 |

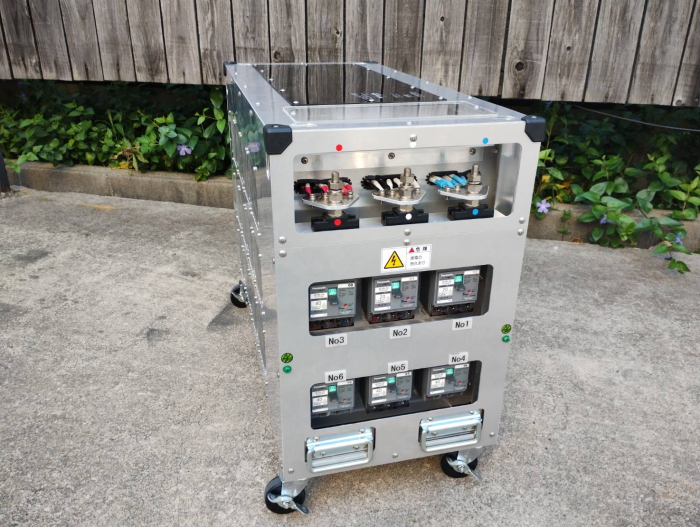

負荷試験装置 KFS033 33Kw型
３相交流 ２００V 非常用発電機に対応。
製品仕様
重量 概算 ３５Ｋｇ
本体 材質 ＡＬ2024
内部フレーム ＡＬ5083
本体寸法 ７４２Ｘ３５０Ｘ５１８ キャスター除く
３相交流 ２００Ｖ専用
Ｎｏ１回路 容量３Ｋｗ
Ｎｏ２回路 容量６Ｋｗ
Ｎｏ３回路 容量６Ｋｗ
Ｎｏ４回路 容量６Ｋｗ
Ｎｏ５回路 容量６Ｋｗ
Ｎｏ６回路 容量６Ｋｗ
合計容量 ３３Ｋｗ
使用抵抗体
Ｕ型 ＳＵＳ３０４管状抵抗体
管径１０ｍｍ
放熱フィン外径２２ｍｍ
Ｕ型 ＳＵＳ３０４管状抵抗体
管径１２ｍｍ
放熱フィン外径２４ｍｍ
冷却ファン制御用電源
冷却FAN : MDS1238H-24 オリエンタルモーター社製
ＡＣ ＩＮ ２２０Ｖ
ＤＣ ＯＵＴ ２４Ｖ
温度測定用センサーＫ型 熱電対
製品について。
本製品は接続する発電機の負荷により、抵抗体への負荷が変化するため、本製品の仕様内においての保証期間は納品日から
１年間とします。 それ以降の抵抗器の寿命については使用条件に依存する為、
具体的な期間は測りかねます。
冷却ファンの寿命についてはオリエンタルモーター社の製品仕様に依存しています。
弊社製品は販売価格を下げるために、機器表面の仕上げ等フィニッシュ工程は省いています。その為、材料入荷時よりの擦り傷や製作加工時の擦り傷等が有ります。それらは機器の性能には影響なく補償の対象とはしていません。
製品の仕様は予告なく変更される場合が有ります。
|
 |

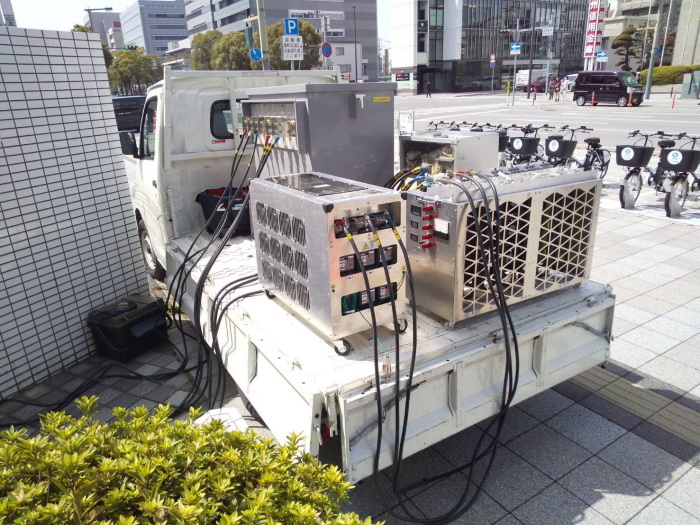

KFS027を使用した非常用発電機の負荷試験の様子。 |
 |

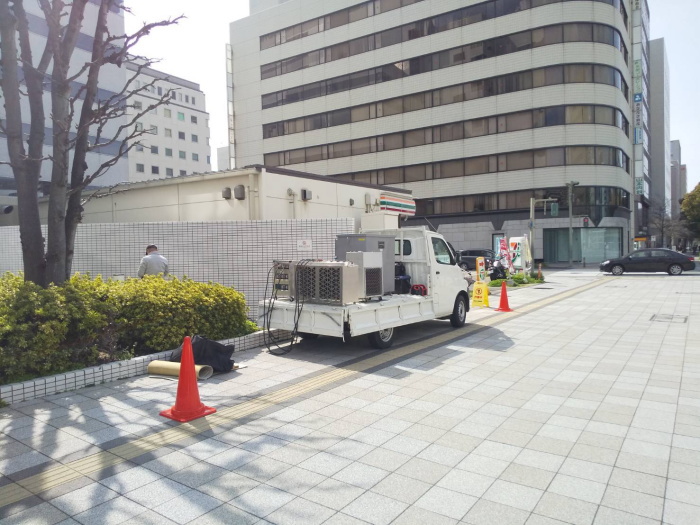

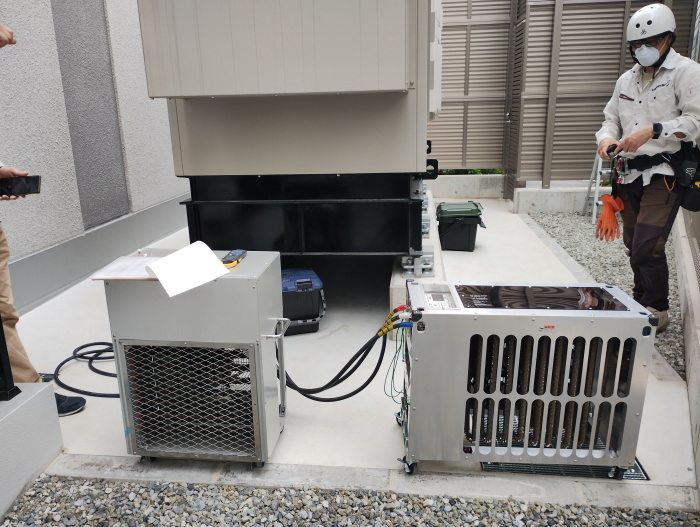

KFS027を使用した非常用発電機の負荷試験の様子（全景）。 |
 |

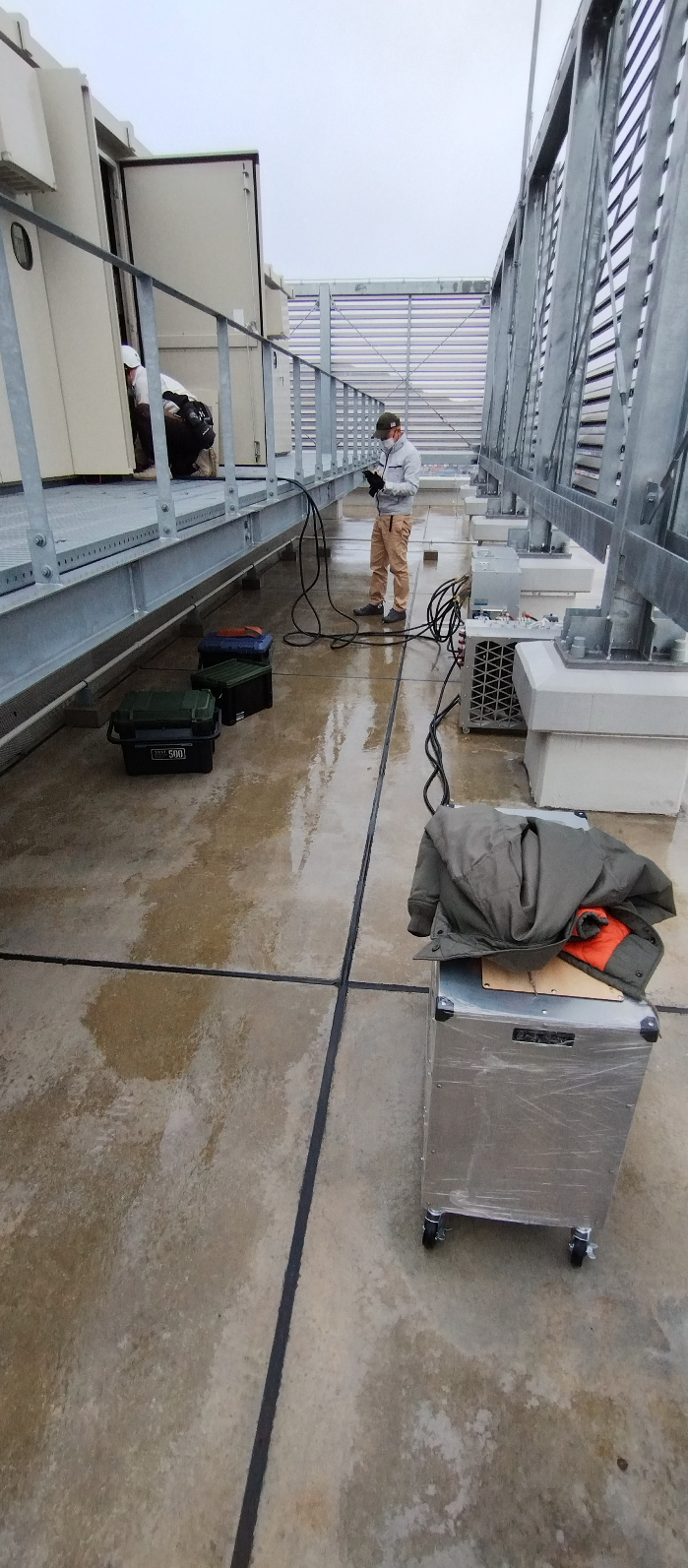

神戸市内某タワーマンションの非常用発電機の負荷試験の様子。

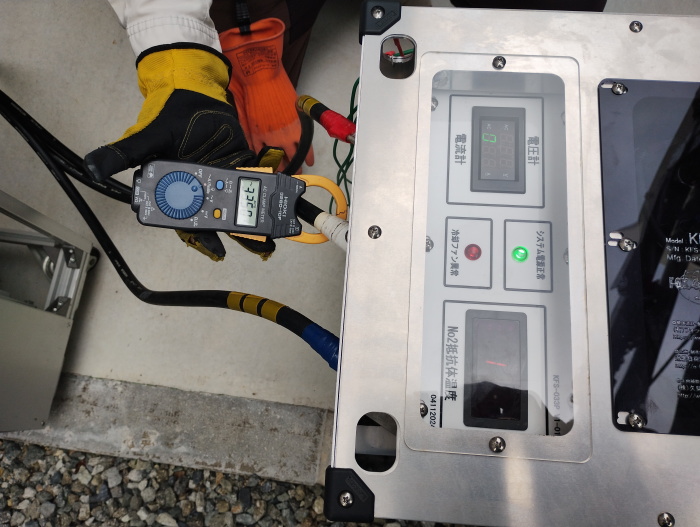

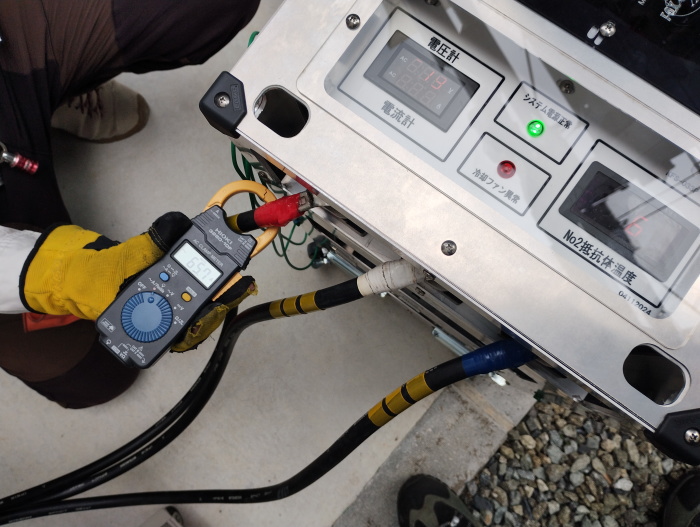

KFS033使用中。 |
 |
KFS033
33.5A負荷放電中
注、メーターパネルの表示はLED点滅の周波数と
デジカメのシャッター速度のシンクロの為正常表示とは違います。 |
 |
KFS033
65.7A負荷放電中
|
 |
KFS033

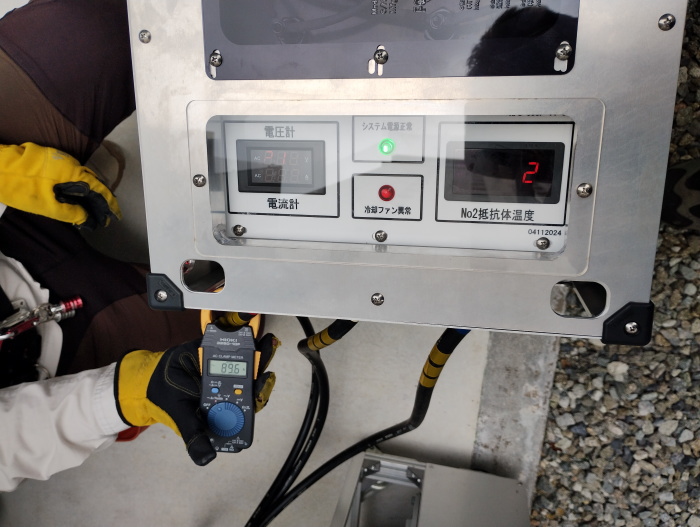

89.6A 負荷放電中
|
非常用発電機の負荷試験についてはいつでもお問い合わせください。
（有）フォックスコーポレーション
TEL ０７８−８２２−１４２２
Mail は info@fox-jp.com まで！
|
弊社製品は販売価格を下げるために、機器表面の仕上げ等フィニッシュ工程は省いています。その為、材料入荷時よりの擦り傷や製作加工時の擦り傷等が有ります。それらは機器の性能には影響なく補償の対象とはしていません。 |
|
次のページへ進む |
